D.Kot

Установка масляных форсунок.

31 сообщение в этой теме

Решился Я увеличить объём двигателя с использованием инозапчастей, и поставить в двигатель масляные форсунки охлаждения поршня. Из всех возможных вариантов мне понравилась установка форсунок на масляную магистраль внутри блока под поршнем. Купил самые дешёвые форсунки, и доработал их "напильником"IMG_3570.thumb.JPG.60912dd429a792b7469c8a1bcce877fc.JPG. Форсунки оказались с сюрпризом, резьба М11х1 левая. Метчика такого в продаже не нашёл, перерезал на М10х1 тоже левую. Засверлился в масляную магистраль, оказалось что тела тля резьбы вполне достаточно. Цековкой на 16 IMG_3571.thumb.JPG.5c1f3edd420de03962b418da747fd0f6.JPG сделал площадку под форсункуIMG_3572.thumb.JPG.132e13ba161cb6bce012ed4539eb62be.JPG , получилось довольно неплохо. Но вот беда, вскрылась стенка блокаIMG_3575.thumb.JPG.e90afbefd08f7c6a26bce666375f54ad.JPG , пришлось делать наварку аргоном IMG_3566.thumb.JPG.5d7f7167520929542e400f2e06c77445.JPGIMG_3565.thumb.JPG.5bc72cf626a5f51edfb071e707c616c0.JPG . Аргонщик,конечно, мастер от бога, но другого варианта у меня не было. Хоть внешний вид наварки не очень, но со своей задачей наварка справилась, в ходе мехобработки блок не вскрылся IMG_3567.thumb.JPG.715826598d8922802bdb33882e99466c.JPGIMG_3578.thumb.JPG.677c788e9612cc2db343bd5b30a9e68a.JPGIMG_3568.thumb.JPG.526eb8fd7965e1bcec85186c2e14f9f0.JPG. И конечный результат IMG_3569.thumb.JPG.1a958ec7eb7e6b5ff352acba394025e4.JPG. Форсунки посадил на фиксатор резьбы.

P.S. Сверлить нужно по центру канала. Со вторым и третьим цилиндром никаких сложностей нет, канал достаточно толстый, даже с излишком. А возле первого и четвёртого тонковат, Нужно аккуратно сверлить и нарезать резьбу. Форсунки желательно выбрать другие, круглые и с правой резьбой. Удачи всем, кто решит повторить этот процесс. Все работы проводились на настольно-сверлильном станке.





1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ооо , еще один правильный вариант установки форсунок, респект.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
6 минут назад, SERGEYVFS сказал:

Ооо , еще один правильный вариант установки форсунок, респект.

Спасибо. Пришлось немного помучиться с такой установкой, но результатом Я доволен.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я ставил в бугеля, калиновские, тоже норм работают.

Надо токо доработать оси коромысел, чтоб лишнее масло не сливалось. Заварить верхние отверстия.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Либо 1,5 масляный насос

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

а у меня в JZ шатунах уже были форсунки .:blum:.

Встречал блоки у которых канал этот главный большого диаметра, и такие у которых он сильно меньше. Возможно в тех блоках где канал большой - стенка тоньше и места под резбу будет мало. Но это только мысли, ничем не подтверждено.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
21 минуту назад, chaika сказал:

Встречал блоки у которых канал этот главный большого диаметра

На тонких блоках 14 мм, на толстых с крышкой под выпуском - 9 мм

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На толстых блоках тонкий канал. На тонких с крышкой либо без большой канал.



То что попадалось мне

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

за работу респект!

Есть вопрос: - зачем на атмосферном моторе маслофорсунки?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
6 минут назад, 27-й сказал:

Есть вопрос: - зачем на атмосферном моторе маслофорсунки?

Якобы поршня студить будут.  Мое мнения скептически к этому всему я даже и влазить не буду)

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
6 минут назад, Nicholas сказал:

Якобы поршня студить будут.  Мое мнения скептически к этому всему я даже и влазить не буду)

следующая тема может быть: "Отсутствует давление масла на ХХ".

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
39 минут назад, 27-й сказал:

следующая тема может быть: "Отсутствует давление масла на ХХ".

Ващет на холостых масляные форсунки не работают, они поливают при достижении определённого давления в системе  - там клапан для этого есть.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, tommy412 сказал:

Ващет на холостых масляные форсунки не работают, они поливают при достижении определённого давления в системе  - там клапан для этого есть.

Форсунки бывают разные, вернее клапана в форсунках. Я поставил те, которые льют сразу, клапан только для того, чтобы масло из канала не сливалось в поддон, когда двигатель не работает.

2 часа назад, 27-й сказал:

следующая тема может быть: "Отсутствует давление масла на ХХ".

Не будет :). Масляный насос тоже будет переделываться.

2 часа назад, 27-й сказал:

за работу респект!

Есть вопрос: - зачем на атмосферном моторе маслофорсунки?

Ответ очень прост, потому что захотелось! К тому же, будут стоять поршня с двигателя, на котором есть масляное охлаждение.IMG_3583.thumb.JPG.8a8a2df5072b8d3022db5c5c2b0a92d2.JPG

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



2 часа назад, Nicholas сказал:

Якобы поршня студить будут.  Мое мнения скептически к этому всему я даже и влазить не буду)

У мене шатуни з мотора 2JZ-GE, не турбового , в них вже є форсунки. Мабуть тойотовські інженери дурнуваті якісь.

2 часа назад, 27-й сказал:

следующая тема может быть: "Отсутствует давление масла на ХХ".

В мене стоковий маслонасос, все нормально з тиском.

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
21 минуту назад, chaika сказал:

У мене шатуни з мотора 2JZ-GE, не турбового , в них вже є форсунки. Мабуть тойотовські інженери дурнуваті якісь.

Мабуть для тих моторів куди це розроблялось і тестилось в лабораторіях то не. Не дурноваті.  Можна напихати шо угодно від чого угодно. І воно буде робити, поняття як робити? - то уже вызове довгу при довгу дискусію. Я можу  написати кучу текста шо це дурниця. І той хто це ставе напише кучу текста шо він правельно робить а я:

3 часа назад, Nicholas сказал:

я даже и влазить не буду)

 Мне хорош уже споров. Я только сказал что я скептик - почему? Это мое личное мнения для меня. А кто хочет пускай ставьте. Что угодно и отчего угодно. Каждый решает для себя сам.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, D.Kot сказал:

Ответ очень прост, потому что захотелось! К тому же, будут стоять поршня с двигателя, на котором есть масляное охлаждение.

p.s - вот это подход уже разумный

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, D.Kot сказал:

Не будет :). Масляный насос тоже будет переделываться.

а можно по-подробнее?

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
16 часов назад, Susanin_Dead сказал:

а можно по-подробнее?

Ну, со словом "переделываться" Я наверное погорячился, точнее было бы сказать, "дорабатываться". А дорабатываться масляный насос будет путём установки шестерёнок от масляного насоса ГАЗ-51 ГАЗ-52. Они такие как москвичёвские по диаметру, но выше на пять миллиметров. Тема про это была гдето здесь на форуме, или на ТКМ.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
20 часов назад, chaika сказал:



У мене шатуни з мотора 2JZ-GE, не турбового , в них вже є форсунки. Мабуть тойотовські інженери дурнуваті якісь.

В мене стоковий маслонасос, все нормально з тиском.

куда направлены форсунки? На поршень или стенку цилиндра?

У тебя шатунные вкладыши с отверстием и маслянной канавкой?

П.С. на жигах тоже шатуны с дырками.

21 час назад, D.Kot сказал:

Ответ очень прост, потому что захотелось! К тому же, будут стоять поршня с двигателя, на котором есть масляное охлаждение.IMG_3583.thumb.JPG.8a8a2df5072b8d3022db5c5c2b0a92d2.JPG

Калина?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

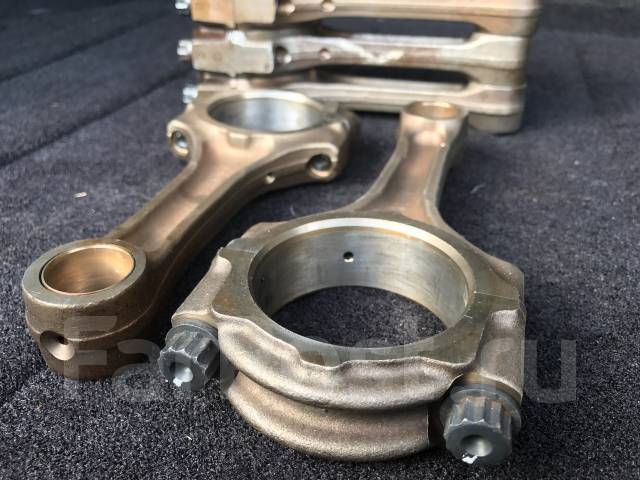

Она льет куда то вверх и в сторону кажется. Но, судя по тому что в турбопоршнях есть канал для охлаждения маслом, а шатуны турбо и не турбо одинакоые, то лить они должны именно на поршень.

Ну и поршни у меня  б.у немного, то видно, что одна сторона низа поршня чистейшая, видимо омывалась маслом, а вторая не чистая, может я даже показывал фотки этого  где я мотор собриал у себя теме.

Во вкладыше отверстие, тоесть она сцыкает в один определенный момент., тоесть снижение давления в системе не будет, или будет незначительное.

https://static.baza.farpost.ru/v/1489279955746_bulletin

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У меня на Мазде стоят и в шатунах форсунки, и в блоке. Дизель, атмосферник.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, 27-й сказал:

Калина?

Не угадал :)! Поршень от BMW с двигателя M50B25. IMG_3583.thumb.JPG.8a8a2df5072b8d3022db5c5c2b0a92d2.JPG На фото - слева не доработанный, справа проточенный, ну, типа вытеснитель. Высота жарового пояса после доработки - 5.5 миллиметра, вес - 443 грамма, диаметр - 84 миллиметра.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

красота. ну, но об этом тут.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 07.08.2017 в 22:04, chaika сказал:

Она льет куда то вверх и в сторону кажется.

https://static.baza.farpost.ru/v/1489279955746_bulletin

на стенку цилиндра. На поршень непопадет.

В 07.08.2017 в 22:45, D.Kot сказал:

. Высота жарового пояса после доработки - 5.5 миллиметра, .

должен нормально работать без допохлаждения.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

откуда тогда в поршне турбомотора в канале берется масло?

Во, полез в интернеты. Если дочитать эту небольшую статью до конца, то таки ясно что льют форсунки в шатунах в поршень, в канал, там и картинку видно с каналом в поршне.

http://st205wrc.ru/page18.html

0
